Vues générales de la maquette

Liste des pièces à decouper/imprimer

Découpe laser

Fraiseuse

Impression3D

Les fichiers sont dans 0-FICHIERS/2-Prestations/MaquetteStabibois/MaquetteFreecad/Fichiers3D-Stabibois

3D Poudre

Les pièces pour les triangles de contreventement du toit:

• x9: deux fixations symetriques et une fixation haute 9xFixationDouble_Triangle665.stl et 9xFixationSimple665_Triangle.stl
• x1 avec la sphère sur le dessus: deux fixations symetriques et une fixation haute 1xFixationDouble_785_Triangle.stl et 1xFixationSimple_785_Triangle.stl

Il y a un stock de ces pièces dans un seau de fromage blanc dans des sachets triées.

Les pièces pour supporter les poutres au vent. Il en faut 15 par maquette. Il y en a un stock déjà imprimé, à finir de dépoudrer. supportPAV.3mfSi besoin de reimprimer, il y a le fichier Preform 5Maquettes_stabiboisPoudre.form avec les pièces pour 5 maquettes.

3D filament

Les cales pour poteau béton en 2 exemplaires CalePoteauBeton.stl

Montage des différentes parties

Montage de la boîte

Penser à coller et visser le support du poteau béton (A4) qui consiste en une plaque MDF10mm collée à une plaque MDF3mm. C'est asymétrique, le côté le plus fin va vers l'ext de la boîte (sinon les trous ne s'alignent pas). Galère à visser si on a déjà monté la boîte, penser à le faire dès le début.

Montage des pignons

Dans les 2 coins en bas de chaque ignon il faut glisser deux pièces pleyx de 3mm PiAv_Bloc et PiAv_Cale2 vissées avec une vis 2x12.

Penser a mettre un aimant avec le porte aimant "Ossature" dans le trou ci-dessous de PiAv_Bloc. Les pièces sont symetriques.

Montages palées de stabilité Plexy et CP10mm

Il y a 7 palées en plexy et bois à monter.

Pour chacune il faut d'abord incruster les aimants neodyme dans les petits trous prévus. Pour cela on utilise le support d'aimants pour palée qui permet d'être sur que l'aimant soit dans le bon sens. On pose un neodyme sur l'aimant du support et on vient presser le plexy dessus avec les gravures du plexy vers le dessus.

Deux palées (les plus étroites) ont besoin de 3 aimants et 5 de 4 aimants.

Palée Maçonnerie F5-P09

Pièces:

• Plaque MDF 10mm gravée "Mur Maçonnerie"
• Cadre CP 5mm Fix-F5-P09
• 4 vis 2x12
• 4 Neodymes

Mettre de la colle à bois sur le cadre en CP côté opposé aux gravures.

Caler le cadre sur la plaque en medium et mettre les 4 vis dans les trous aux milieux des côtés. Si nécessaire presser avec des serre-joints dans les coins et bien aligner les bords.

Mettre une goutte de superglue dans les trous des aimants et utiliser le support d'aimants palée pour y mettre les 4aimants.

Palée maçonnerie pignon

Pièces:

• plaque medium de 10 peinte
• 2 morceaux MF 10mm
• 2morceaux CP5mm
• 6 vis 3x20
• 4 neodymes

Coller et visser le MDF de 10mm et le CP5mm (le MDF de 10mm est coincé entre la plaque peinte et le CP de 5mm) en s'aidant des gravures sur la plaque peinte. Attention à ne pas se mélanger les pinceaux entre les trous pour les vis et les trous pour les aimants (entourés en rouge ci-dessous).

Palée Portique

Pièces:

• 1 linteau et 4 pieds CP5mm
• Une barre Plexy 5mm
• 2 vis M3x20
• 2 ecrous nylstop m3
• 4 rondelles m3
• 8 vis bois 2*12

Commencer par monter la barre en plexy. Les deux pieds qui ont une encoche en bas sont à l'arrière. Ce sont eux qui reçoivent les 4 aimants neodyme à coller avec la colle Ni Clou Ni Vis (elle met du temps à prendre mais c'est plus facile qu'à la superglue) dans les 4 trous les plus gros.

Mettre ensuite de la colle à bois et coller en sandwich le rectangle entre les pieds (les gravures aident à positioner) il faut que les angles soient bien alignés. De chaque coté dans les pieds on a 2 trous pour mettre des vis bois 2*12 pour renforcer.

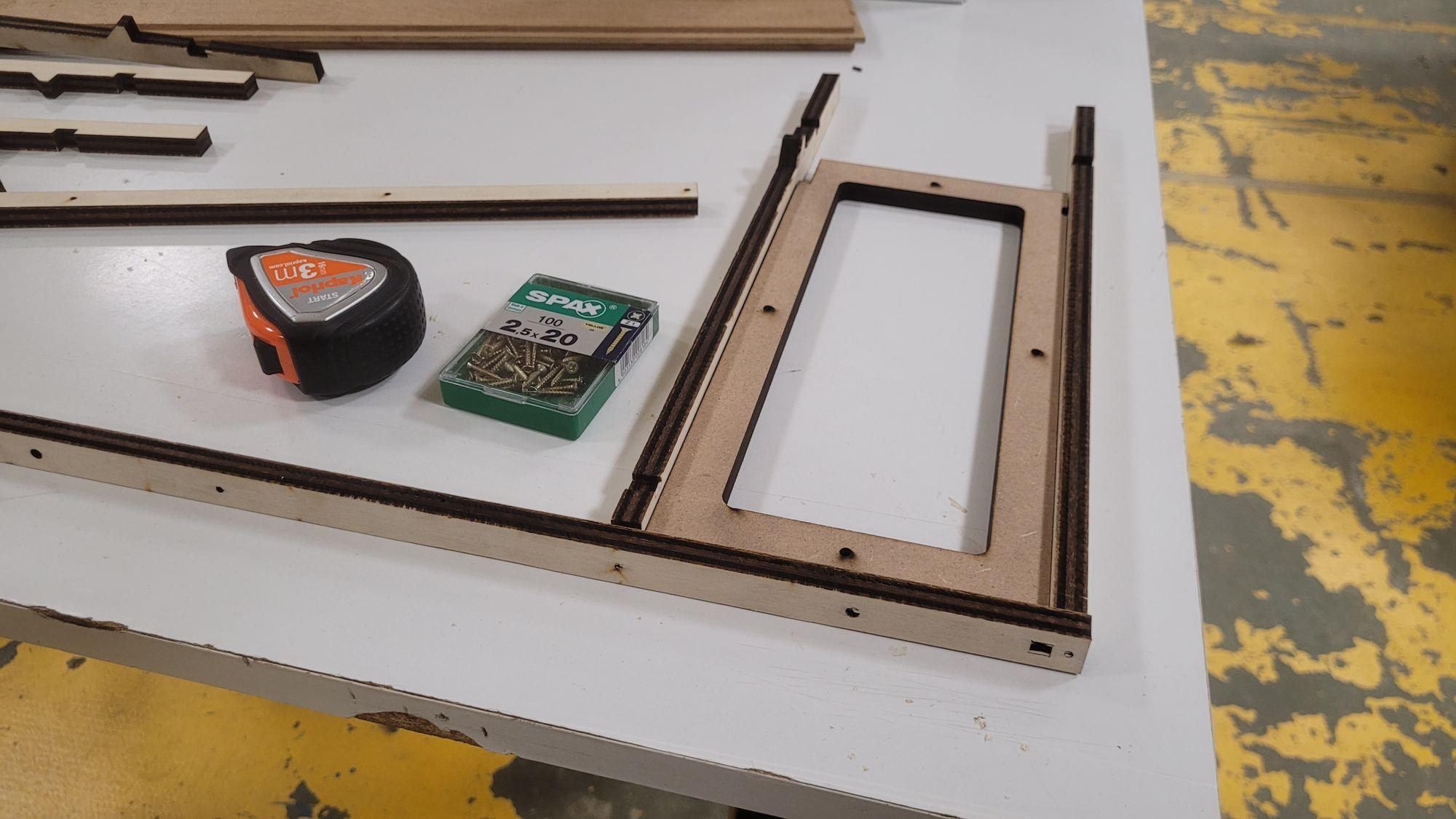

Palées Tripli

Il y a 2 palées en tripli, une haute pour le pignon et une basse pour les côté.

Les triplis gravés sont dans le placard stabibois en bas. Si les angles ne sont pas poncés (echardes) mettre un petit coup de ponceuse à bande.

Pour chacune en s'aidant des gravures on colle d'abord la pièce en MDF10mm puis la pièce en CP5mm, on vis avec des vis 2x20 et on peut compléter le serrage avec des serre-joints le temps que la colle prenne. Attention à ne pas se mélanger les pinceaux entre les trous pour les vis et les trous pour les aimants (3 aimants pour la haute et 4 pour la basse).

Triangles de stabilisation

Il y a 8 triangles identiques et 1 différent noté file EF. Tous reçoivent 3 fixations imprimées en poudre (dans un seau de fromage blanc). Les pièces en poudre avec une demi-sphère dessus sont pour la pièce unique (file EF). Elles sont toutes fixées avec des vis 2*12.

Attention: on ne met plus les pièces en plexy contrairement à la photo

Bien aligner les bords de la pièce 3D avec les bords du bois

Montage des poteaux

Pièces plexy des poteaux

Inclure les aimants dans les trous en utilisant le support d'aimants "Ossature" avec les gravures vers le bas

Pour les pièces Po_clef:

• 10 avec 2 amaints
• 4 avec 1 seul aimant
• 2 sans aimant

Total 82 aimants par maquette

Attention a fraiser avec la fraise a chanfreiner de 10.4mm les trous qui ont un rond gravé autour pour pouvoir y noyer la tête de vis.

Attention: Le poteau F3 n'a pas d'aimants. Les poteaux F2 et F4 n'ont des aimants que d'un côté. Côté gauche pour F2 et côté droit pour F4.

préparer le pas de vis en bas de chaque poteau

Après les avoir collé (doc à venir), il faut préparer le pas de vis en bas de chaque poteau. Pour cela serrer le bas du poteau avec un serre-joint pour être sur que les 3 parties ne se décollent pas les unes des autres (ou en serrer plusieurs d'un coup avec les cales de montage utilisées pour les coller) et visser dedans les vis à bois noires a tête plate bombée empreinte Torx (pas jusqu'au bout). Utiliser une visseuse en allant doucement, faire deux aller retour, c'est juste pour qu'au montage ce soit plus facile après.

Peinture

Il y a deux pièces à peindre, le poteau béton (A4, celui qui n'a pas dont les trois parties CP ont la même largeur), et la grande plaque MDF10mm qui a des gravures d'un côté (peindre le côté opposé aux gravures) . Protéger les plexys du poteau avec du scotch de peintre !

La plaque en MDF est plus facile à peindre si d'abord passée avec de la colle à bois diluée à l'eau. Faire plusieurs passes à la bombe croisées, ça seche vite, attention aux coulures, il vaut mieux plusieurs passes qui ne couvrent pas trop que de devoir enlever les coulures.

Fixation des cables/buton sur les poteaux F2 F3 et F4

Entre les poteaux F2 et F3 on a les cables (déjà préparés). Attention il y a 2 longueurs de cables, ceux qui vont sur le pignon et ceux qui vont ici.

Ils sont fixés en bas serrés avec la boucle et en haut se glisse avec la rotule plastique.

En bas:

• Vis M3
• Plexy
• rondelle M3
• Ecrou M3
• rondelle
• cable
• rondelle
• Ecrou nylstop M3

En Haut:

• Vis M3
• Plexy
• Rondelle M3
• Ecrou nylstop

De l'autre côté du poteau F3 en bas et sur le poteau F4 en haut on met le même montage pour le buton qui se glissera sur les vis:

• Vis M3
• Plexy
• Rondelle M3
• Ecrou nylstop

Button T21

Trois pièces en CP5mm à coller ensemble. Mettre des vis (pas besoin de serrer) dans les trous au collage pour être sur de les aligner.

Le buton T21 se fixe ensuite sur le poteau A3 avec une vis M4x20 et une rondelle m4 et un écrou nylstop M4. En haut il se calle dans le trou de l'arba3 avec une vis (trouver le bon diamètre) ou une tige alu (il y en a dans le placard Stabibois) coupée à la scie à métaux (ou dremel) et pliée avec l'éteau à 90°.

Buton E1

Pièces:

• 2 pièces CP5mm Buton E1
• 1 pièce MDF3mm "Intérieur buton long"
• 2 pièces alu 3mm (dans une boîte de vis en plastic)
• Vis rondelles ecrous nylstop

Buton F

Pièces:

• 2 pièces CP5mm Buton F
• 1 pièce MDF3mm "Intérieur buton court"
• 2 pièces alu 3mm (dans une boîte de vis en plastic)
• Vis rondelles ecrous nylstop

Montage similaire au buton E1 ci-dessus

Ce buton se monte ensuite (sans le fixer sur des vis fixées sur les plexy des poteaux F3 et F4:

Impression 3D pour blocage poteau béton

Il faut imprimer en noir en 2 exemplaires le fichier CalePoteauBéton.3mf qui se trouve dans 0-FICHIERS/2-Prestations/MaquetteStabibois/MaquetteFreecad/Fichiers-stabibois-Nathan

Montage P18-b

Pièces:

• une plaque en CP5mm
• une barre en cp5mm
• une plaque evidée en mdf3mm
• une "barre" en plexy 5mm
• 4 aimants neodyme
• 3 vis et 3 ecrous
• 1 rondelle

Première partie:

On colle la plaque CP5mm et la plaque évidée mdf3mm, on insere les ecrous dans les trous prévus dans le cp5mm et on vis les deux vis. On met les aimants dans les 2 petits trous du CP avec la même orientation que les palées en plexy.

Deuxième partie:

On met les aimants dans le plexy avec la même orientation.

On vis ensemble la barre en plexy et la barre en cp5mm.

On a alors deux pièces, la plaque vient s'aimanter en haut des poteaux, et elle montre que ce n'est pas suffisant pour stabiliser. On peur donc rajouter l'autre partie pour renforcer. Elle se glisse dans les deux vis qui dépassent de la plaque.

Montage Poutres au vent PAV

Poutre au vent cablée

Pièces:

• une PAV-L2 en plexy de 3mm
• 12x vis M3-8 tête fraisée noires, rondelle m3, écrou nylstop m3

C'est pénible à monter, il vaut mieux être 2. Fraiser les trous de vis du côté opposé à la gravure.La vis a tête fraisée ne doit pas dépasser. La mettre par le dessous, et passer le câble, mettre la rondelle et l’écrou. Tendre le câble et serrer l’écrou (pas trop pour ne pas fendre le plexy).

Pour le demarrage du cable faire une boucle sertie avec les mêmes attaches que pour les cables des croix de Saint André.

Pré-montage de la maquette

Pour vérifier les callages et tout il faut prémonter une bonne partie de la maquette:

Prémontage des poteaux

Chaque poteau est monté à sa place avec une vis bois noire tête bombée et une rondelle entre le poteau et le plateau. On ne sert pas trop, le poteau doit rester un peu mobile. (penser à peindre le poteau béton avant )

Prémontage des pignons

Les 2 pignons sont montés avec trois vis tête fraisée chacun. Il faut une rondelle entre le pignon et la boite et serrer par le dessous avec un ecrou nylstop pour la version définitive, mais pour ne pas s'embeter pour le prémontage in faut utiliser un ecrou standard juste pour que ça tienne. Un peux casse-pied à serrer...

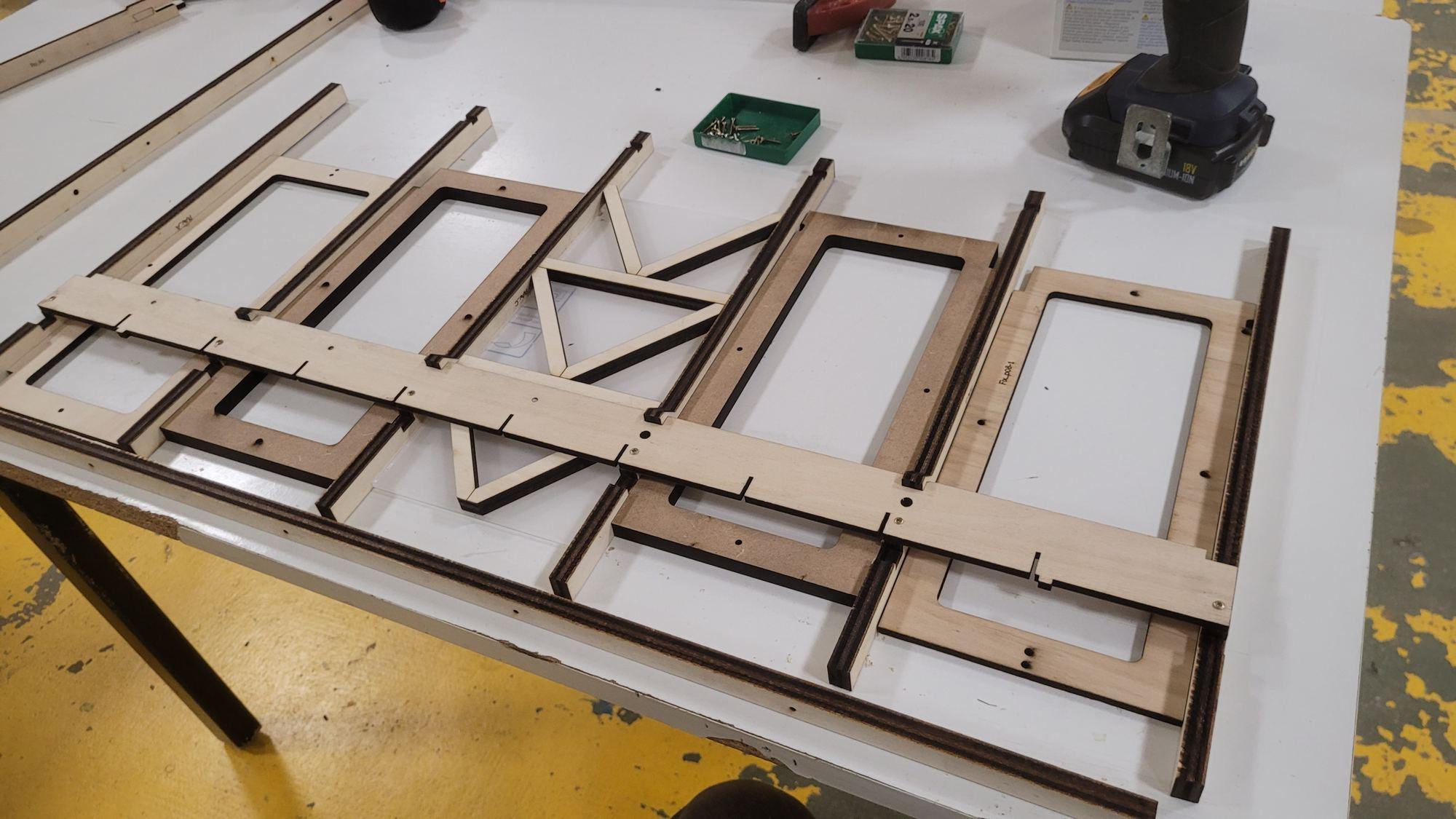

Prémontage des arbalétriers

Les arbalétriers sont les grandes pièces de CP5mm notées Arba2 à Arba5 (les 1 et 6 sont fixés sur les pignons.

Ils sont attachés en haut des poteaux avec des vis à tête fraisée (des M5 je crois) et un ecrou nylstop. Les vis qu'on a sont à peine assez longue mais ça passe sans rondelle (contrairement à la photo ci-dessous). Il ne faut pas serrer car ça doit rester mobile, et pour le prémontage juste mettre les vis en place et pas s'embêter à serrer.

Attention: ils ne sont pas symétrique, les encoches fines sur le dessus doivent être alignées avec celles des deux pignons pour recevoir les pannes.

Les deux photos ci-dessous sont anciennes, les pièces en Plexy sont remplacées par les pièces en impression 3D poudre.

Les pièces imprimes 3D poudre ne sont pas symetriques: le côté court doit aller du côté des poteaux ou la vis qui tient l'arba a sa tête noyée, et le côté long du côté ou il y aura l'ecrou. Elles sont donc dans le même sens sur Arba2 er Arba3, et inversées sur Arba5. Et il n'yen a pas sur arba4

Elles se rentrent un peu en forces et sont bloquées par une vis (M3 je crois) qui parfois force un peu (plus facile avec une visseuse) et parfois rentre toute seule.

Calage

Une foi prémonté les 2 pignons, les poteaux et les arbas, mettre au moins deux pannes (grandes lamelles en PVC blanc qui sont stockées en haut de l'armoire) Utiliser les pannes qui ont des encoches fraisées. Elles s'encochent dans les encoches des arbas, un peu en force (bien aligner et serrer entre les doigts entre arba et panne (pour ne pas peter l'arba).

On peut ensuite vérifier que les palées de stabilité rentrent entre chaque paire de poteau qui lui correspond. Il vaut mieux qu'il y aie un peu de jeu mais le moins possible. Si ça ne rentre pas, un petit coup de ponceuse à bande.

Une foi qu'on a toutes les palées en place, on peut visser les deux pannes d'extrémité (celles qui sont prepercées). Les trous des vis doivent tomber sur le côté des poteaux (partie du poteau en CP de 10mm). C'est plus facile à 2, un qui tien la panne en place alignée avec le haut du poteau et en lateral alignée avec le pignon de devant) et l'autre qui vis avec des vis de 2x12. Ne pas forcer, serrer à peine ce sera redémonté et ils devront remonter après. Une foi monté noter au marqueur dessus (pas trop gros et essayer de pas faire moche :-D ) si le côté (A et F)

Normalement on a tout qui est monté sauf les deux barres longues en cp de 5mm nommées bloc_Pannes_PiArr et Bloc_Pannes. Pas utile de les monter.

Démontage Rangement

On redemonte ensuite les différents éléments. Pour faciliter le remontage sur les poteaux on revisse les vis à bois avec la rondelle en pied de poteau et on laisse dessus les ecrous qui tiennent les arbas. Les cables restent bien-sûr accrochés.

Les autres vis sont mises dans des sachets en plastique en écrivant dessus ce que c'est. On a notamment:

• les 12 vis tenant les pannes PVC blanches des 2 côtés
• Les 6 vis tenant les pignons avec leurs rondelles et ecrou nylstop
• on doit rajouter les vis qui leur permettront de tenir les bloc-pannes (12 vis 2x12)

On fait rentrer tout ça dans les tiroirs comme on peut en emballant un peu pour pas que ça s'abime.

On met les tiroirs dans la boîte et on cale par les trous de la boîte sur les côtés pour que ça ne puisse pas se ballader.

On vis les plaques en mdf3mm sur la boîte qui empechent les tiroirs de s'ouvrir.

Emballage

L'emballage se découpe dans des plaques de carton qui sont dans la salle de la 3D céramique.

Les fichiers sont dans 0-FICHIERS/2-Prestations/MaquetteStabibois/MaquetteFreecad/PlaquesStabibois/PlaquesStabiboisFinales/Emballage

Il faut en découper 4. Les plis sont juste gravés pour faciliter le pliage.

On fixe tout ça bien avec du scotch.

Et on prend des photos pour mettre ici.
